Herkunftsort:
China
Markenname:
Hochiry
Zertifizierung:
CE ROHS
Modellnummer:
GJYXFCH-1B6-SM
Treten Sie mit uns in Verbindung

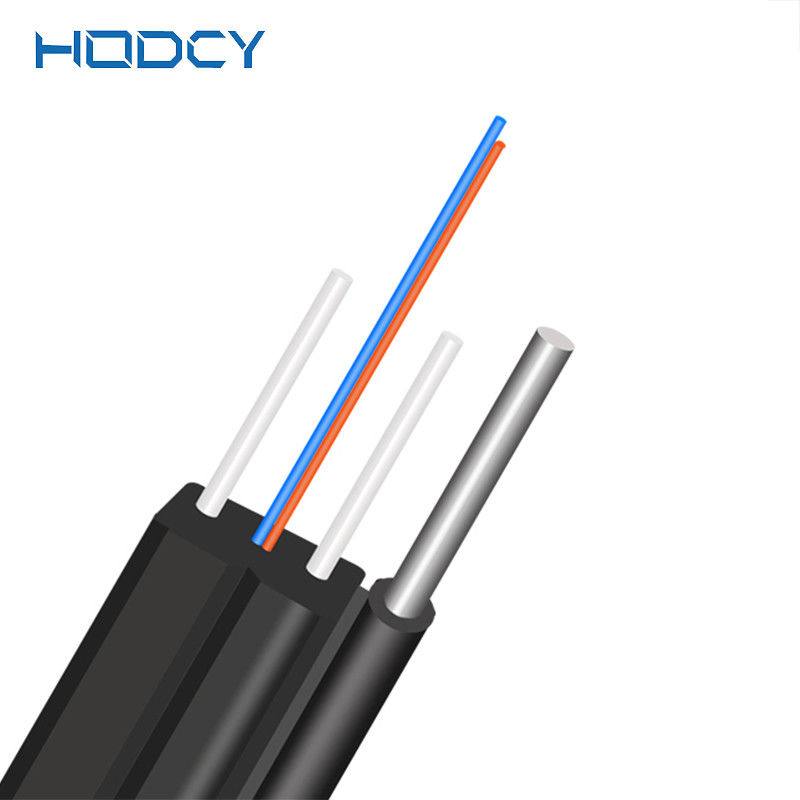

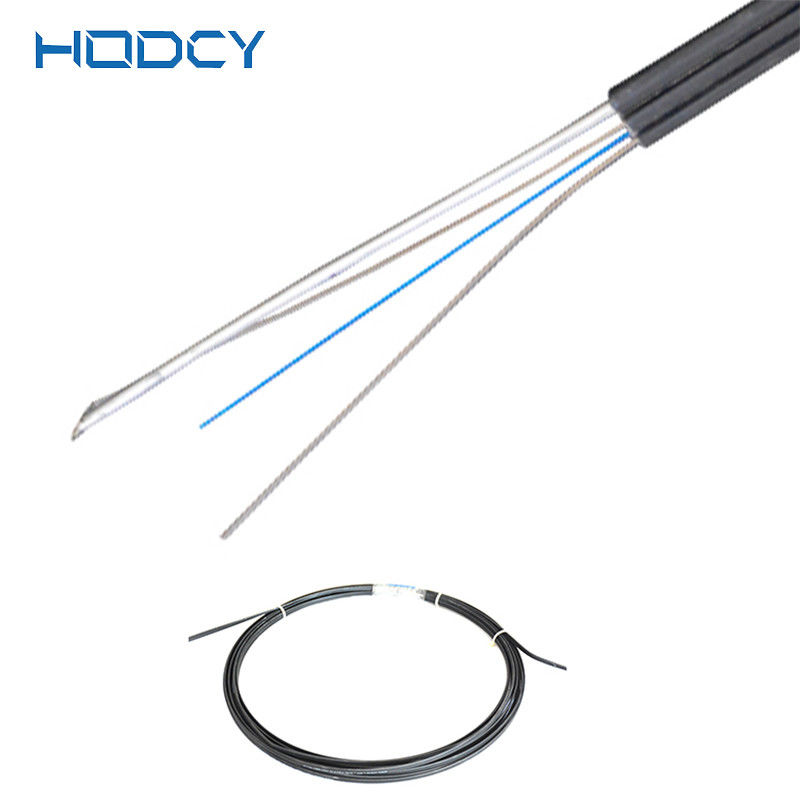

Ftth lassen flach Innentransceiverkabel des Lichtwellenleiter-G657A LSZH Fibra Optica im Freien fallen
Beschreibung:
Faser-ist Optiktransceiverkabelzugang zum Gebrauch des tellerförmigen Lichtleiterkabels (Innenkabel) die Einheit der optischen Nachrichtenübertragung (Faser) in der Mitte, gesetzt auf beiden Seiten auf beiden Seiten paralleler nicht-metallischer Verstärkung zwei (FRP) oder vom Metall, das Mitglied verstärkt, und schließlich Verdrängungsschwarzes oder -farbepolyvinylchlorid (PVC) oder Jacke LSZH (LSZH, der niedriger Rauch, Halogen-frei, flammhemmend).
Eigenschaften:
Anwendung:
Kabelbaudetails
| Einzelteile | Einheit | Spezifikation G.657A1 | |
| Felddurchmesser | 1310nm | μm | 9.0±0.4 |
| 1550nm | μm | 10.1±0.5 | |
| Manteldurchmesser | μm | 124.8±0.7 | |
| Umhüllungs-Nicht-Kreisförmigkeit | % | ≤0.7 | |
| Kernumhüllende Exzentrizität | μm | ≤0.5 | |
| Beschichtender Durchmesser | μm | 245±5 | |
| Beschichtende Nicht-Kreisförmigkeit | % | ≤6.0 | |
| Umhüllung-Beschichtungs-Exzentrizität | μm | ≤12.0 | |
| Kabel-Grenzwellenlänge | Nanometer | λcc≤1260 | |
| Verminderung (Maximum) | 1310nm | dB/km | ≤0.35 |
| 1550nm | dB/km | ≤0.21 | |
| Makrobiegungs-Verlust | 1turn×10mm radius@1550nm | DB | ≤0.75 |
| 1turn×10mm radius@1550nm | DB | ≤1.5 | |
Verkabeln Sie die mechanische und Umwelteigenschaften
| Kabelcode | Faser | Kabeldurchmesser | Kabel | Tensilse | Zerstampfung | Bedning |
| Zählung | Millimeter | Gewicht | Stärke | Widerstand | Radius | |
| Kg/km | Lang/kurzfristig | Lang/kurzfristig | Dynamisch/statisch | |||
| N | N | Millimeter | ||||
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
Fasereigenschaften
| Faserart | Einheit | INSPEKTION G652D | Millimeter 50/125 | OM3-150 |
| Bedingung | Millimeter | 1310/1550 | 850/1300 | 850/1300 |
| Verminderung | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 |
| Manteldurchmesser | um | 125±1 | 125±1 | 125±1 |
| Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Beschichtender Durchmesser | um | 242±7 | 242±7 | 242±7 |
