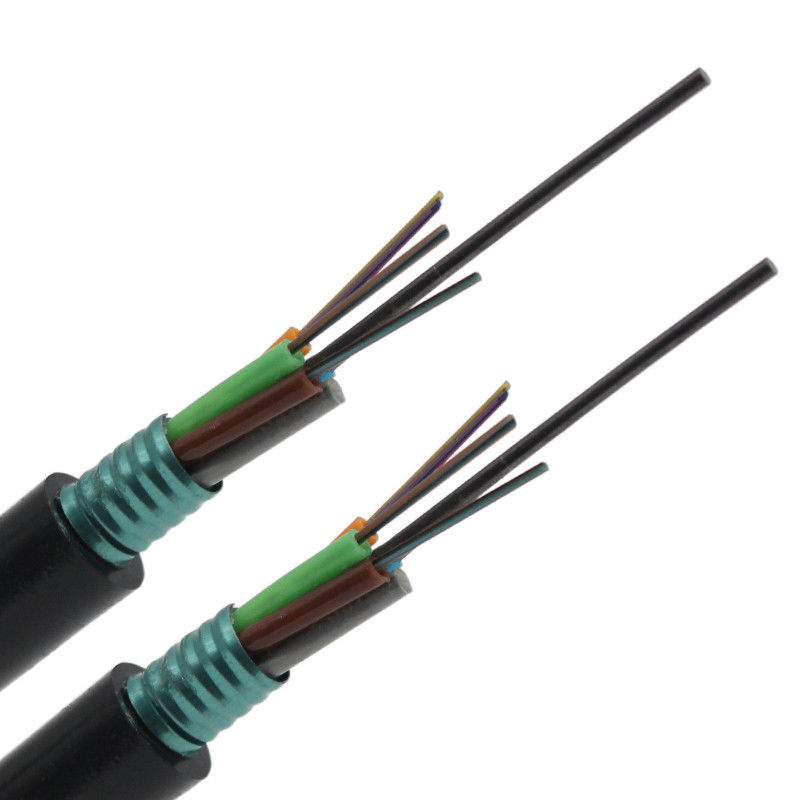

12 24 48 Faser-lose Rohr-gepanzertes Untertagerohr-im Freien Luftlichtwellenleiter-Draht
Beschreibung:
Die Fasern, 250μm, werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Das Rohr wird mit einer Schicht PSP longitudinal eingewickelt. Zwischen dem PSP und losen Rohr wasser-blockierende wird das Material angewendet, um den Kabelvertrag zu halten und wasserdicht. Zwei parallele Stahldrähte werden an den zwei Seiten des Stahlbands gesetzt. Das Kabel wird mit einer Hülle des Polyäthylens (PET) abgeschlossen.
Eigenschaften:
GYTS-Kabel stimmt mit Standard-YD/T 901-2001as gut als Iec 60794-1 überein.
Gute mechanische und Temperaturleistung
Hochfestes looes Rohr, das die beständige Hydrolyse ist
Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen
Zerquetschen Sie Widerstand und Flexibilität
Die folgenden Maßnahmen werden, das wasserdichte Kabel sicherzustellen ergriffen:
Einzelner faserverstärkter Plastik als das zentrale Stärkemitglied
Lose Rohrfüllmasse
Kabelseelefüllung 100%
Anwendung:
Langstreckentelekommunikation, LAN im Hochspannungsbereich oder Zugang zum Telekommunikationsnetz
Besonders für Energiekraftübertragungssystem. übermäßige Donnerbereiche und hohe elektromagnetische Störung.
Empfohlene layings Methoden
Hochspannungsbereich, von der Luft
Vorteile:
1. Niedrige Streuung und Verminderung.
2. richtiger Entwurf, genaue Steuerung für überschüssige Länge der Faser und eindeutiger Anschwemmungsprozeß das ausgezeichnete mechanische des Kabels übertragen und
Klimaeigenschaften.
3. Anti-Elektromagnetismusfähigkeit.
4. kleiner Kabeldurchmesser, helles Kabelgewicht, leicht installieren.
Leistung:
Maximale Verminderung: 0.35dB @ 1310nm und 0.21dB/Km @1550nm Faser: G652D
Installation: Passend für Luft- oder Rohr
Anwendung: Treffen Sie auf Langstreckenkommunikationssystem, Inhausnetzwerk-system und Teilnehmernetzwerk-system zu
Betriebstemperatur: -40°C~+70°C
Permisson den statischen Biegungsradius: 10mal O.D.
Dynamisch: 20mal O.D.
Technische Parameter:
| Kabel-Art | Faseranzahl | Rohre | Füller | Kabel-Durchmesser | Kabel-Gewicht | Dehnfestigkeit | Zerstampfungs-Widerstand | Biegungsradius |
| Lang/kurzfristig | Lang/kurzfristig | Statisch/dynamisch | ||||||
| Millimeter | Kg/km | N | N/100mm | Millimeter | ||||
| GYTS-2~6 | 2~6 | 1 | 4 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-8~12 | 8~12 | 2 | 3 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-14~18 | 14~18 | 3 | 2 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-20~24 | 20~24 | 4 | 1 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-26~30 | 26~30 | 5 | 0 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D |
| GYTS-32~36 | 32~36 | 6 | 0 | 10,6 | 129 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-38~48 | 38~48 | 4 | 1 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-50~60 | 50~60 | 5 | 0 | 11,2 | 141 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-62~72 | 62~72 | 6 | 0 | 12 | 159 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-74~84 | 74~84 | 7 | 1 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-86~96 | 86~96 | 8 | 0 | 13,6 | 209 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-98~108 | 98~108 | 9 | 1 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-110~120 | 110~120 | 10 | 0 | 15,4 | 232 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-122~132 | 122~132 | 11 | 1 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
| GYTS-134~144 | 134~144 | 12 | 0 | 17,2 | 280 | 1000/3000 | 300/1000 | 10D/20D |
|
Temperaturspanne
|
|
|
Transport/Speichertemp
|
-40℃~+70℃
|
|
Installation Temp
|
-30℃~+50℃
|
|
Operation Temp
|
-40℃~+70℃
|
|

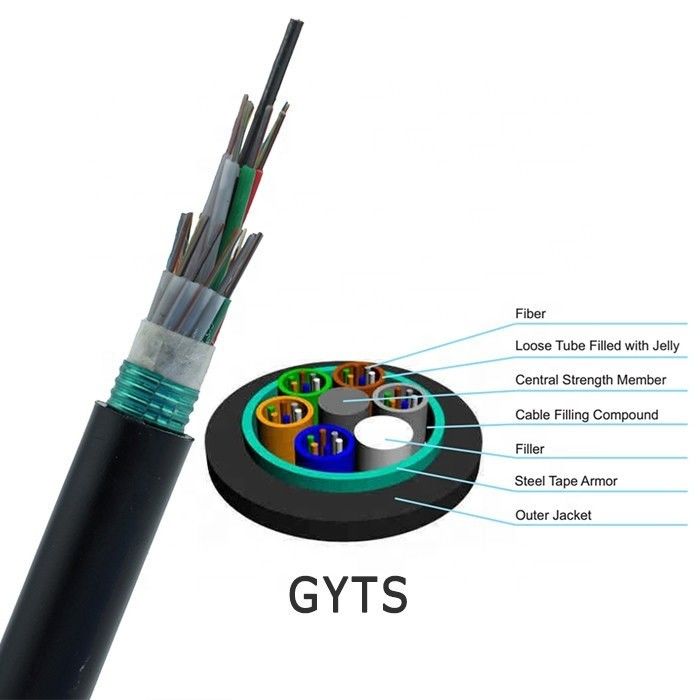

Strukturelle Eigenschaften
|
|
|
Faseranzahl
|
2~288
|
|
Loses Rohr
|
Farbige Faser in losem Rohr PBT, gefüllt mit Fasergel
|
|
Stärkemitglied
|
Zwei parallele Stahldrähte
|
|
Gewölbtes Stahlplastikband
|
Stellt nette widerstehende Fähigkeit des feuchtigkeitsfesten und Stoßdrucks des Kabels sicher
|
|
Hülle
|
Polyäthylen (PET)
|
