Über 110kV am äußeren Hüllen-Lichtwellenleiter überspannen 200 Meter Lichtwellenleiter der Gesamt-Nichtleiter-Selbst-Unterstützungs-ADSS
Beschreibung:

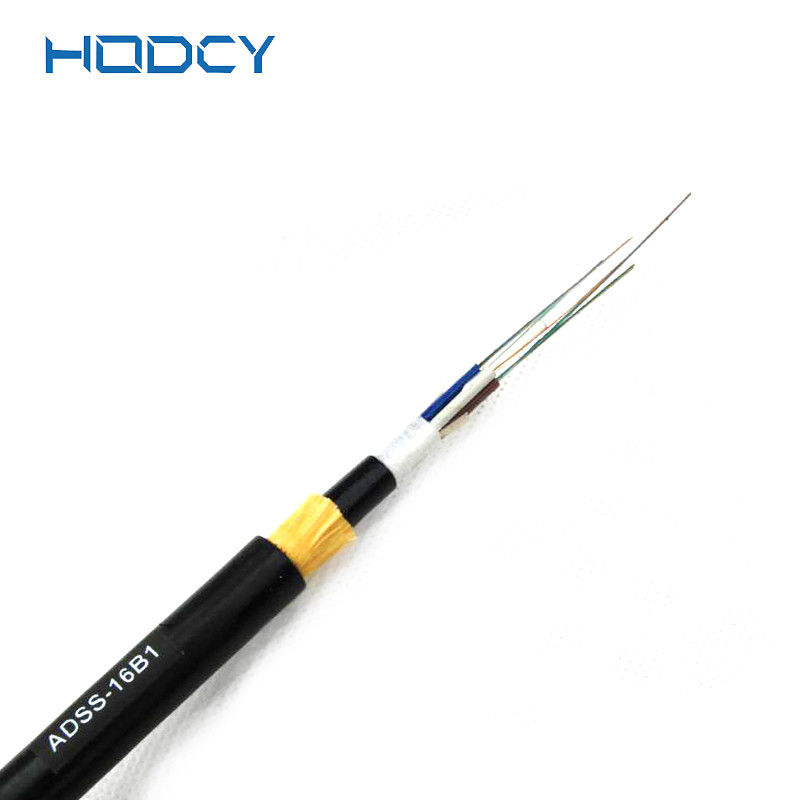

ADSS-Kabel ist lose Rohr angeschwemmte Struktur. Die Glasfaser ist 250µm, das lose Rohr wird gemacht vom hohen Modulplastik, der mit wasserdichtem Mittel gefüllt wird. In der Mitte der Kabelseele ist ein FRP-Stärkemitglied, wird das lose Rohr (und das füllende Seil) um den zentralen Verstärkungskern verdreht, um eine kompakte und runde Kabelseele zu bilden und den Abstand in der Kabelseele wird gefüllt mit Wasser, das Füller blockiert. Das äußere des Kabels ist eine innere Hülle des Polyäthylens (PET), dann verdrehte hochfestes Stärke aramid, das äußerste ist die elektrische Spurhaltungs(AN) äußere Hülle.
Eigenschaften:
ADSS-Kabel stimmt mit Standard-IEEE P 1222 sowie Iec 60794-1 überein.
Kann installiert sein, ohne die Energie abzustellen
Ausgezeichnet an der Leistung, das Maximum, das am Arbeitspunkt an der Hülle kann reach25kV induktiv ist
Leichtgewichtler und kleiner Durchmesser, welche die Last verursacht durch Eis und Wind und die Last auf towersand backprops verringert
Große Spannlängen und die größte Spanne ist vorbei 1000m
Gute Leistung der Dehnfestigkeit und der Temperatur
Die Gebrauchsdauerspanne ist 30 Jahre
Anwendung:
Der tatsächliche Status von obenliegenden Stromleitungen wird in volle Erwägung gezogen, wenn ADSS-Kabel entworfen wird. Für obenliegende Stromleitungen unter 110kV, wird äußere Hülle des PET angewendet. FÜR die Stromleitungen, die oder über 110kV, an der äußeren Hülle gleich sind, wird angewendet. Weihen Sie Entwurf von aramid Quantität ein und Schiffbruchprozeß kann die Nachfrage auf verschiedenen Spannen zufriedenstellen.
Technische Parameter:
| Ref.outer-Durchmesser | Ref.weight kg/km | Spannung Ref.daily max.working | Maximale zulässige Arbeitsspannung | Bruchstärke | Stärkemitglied CSA | Elastizitätsmodul | Hitzeexpansionskoeffizient | Passende Spanne (NESC-Standard, m) | ||||
| Millimeter | PET-Hülle | An der Hülle | kN | kN | kN | Millimeter2 | kN/mm2 | 10-6/k | B | C | D | |
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
