Herkunftsort:
China
Markenname:
Hochiry
Zertifizierung:
TUV
Modellnummer:
PV1500
Treten Sie mit uns in Verbindung
PV1-F Sonnenkollektor-Kabel ist ein spezielles Kabel, das für photo-voltaische Solarmodule im System benutzt wird. Es hat die Eigenschaften der Wetterbeständigkeit, des Widerstands der hohen Temperatur und der Abriebfestigkeit. Es hat eine lange Nutzungsdauer und hochwertigen sauerstofffreien konservierten kupfernen Leiter. Zu den überlegenen leitfähigen Effekt, die leistungsstarken Isoliermaterialien und die Hüllenmaterialien sicherstellen, nachdem Strahlungsvernetzung durch einen energiereichen Elektronenbeschleuniger das zuverlässiges Isolieren und mechanische Eigenschaften haben.

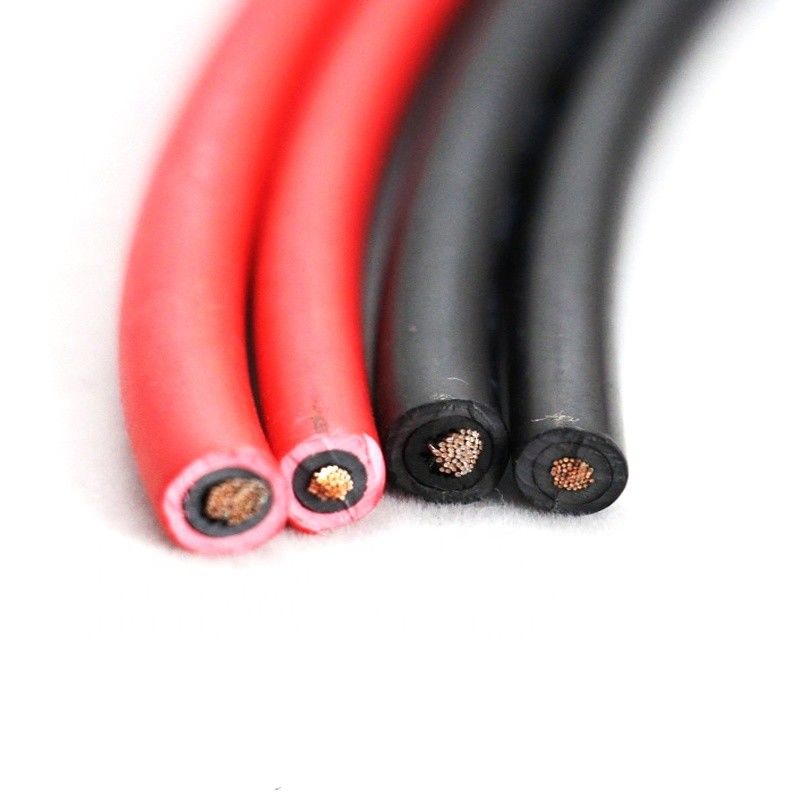

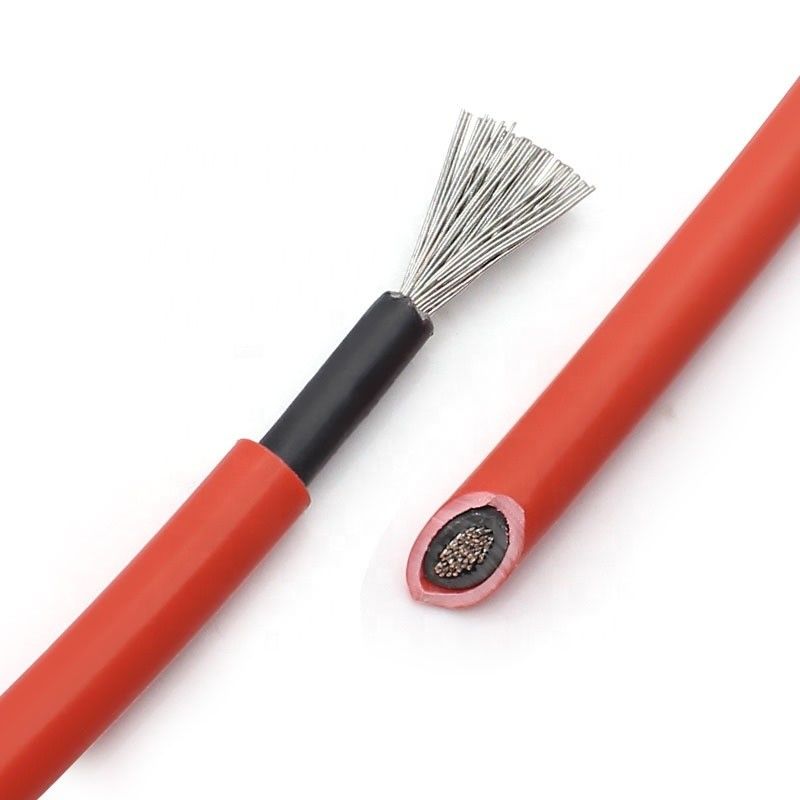

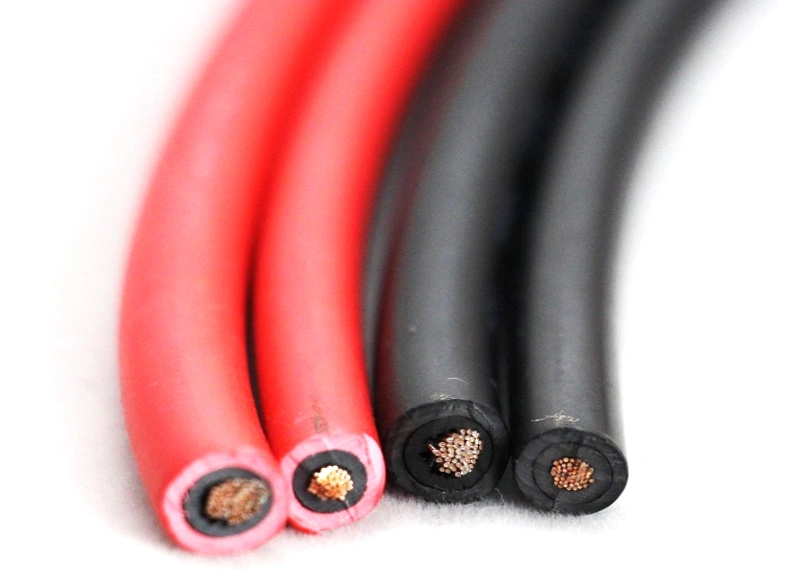

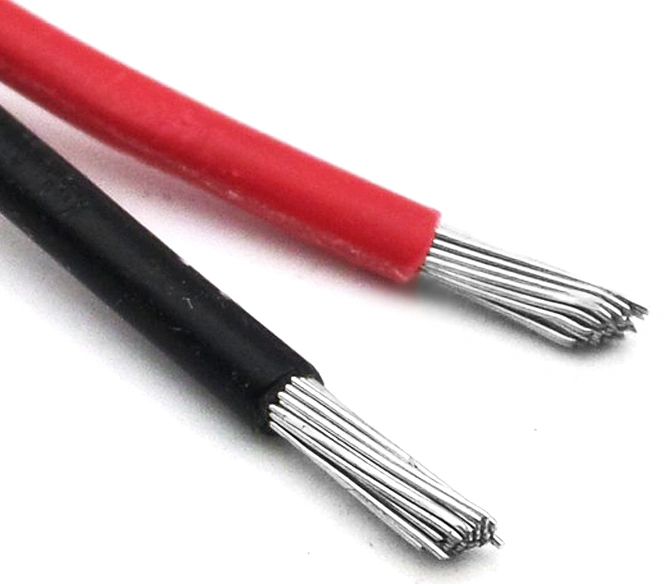

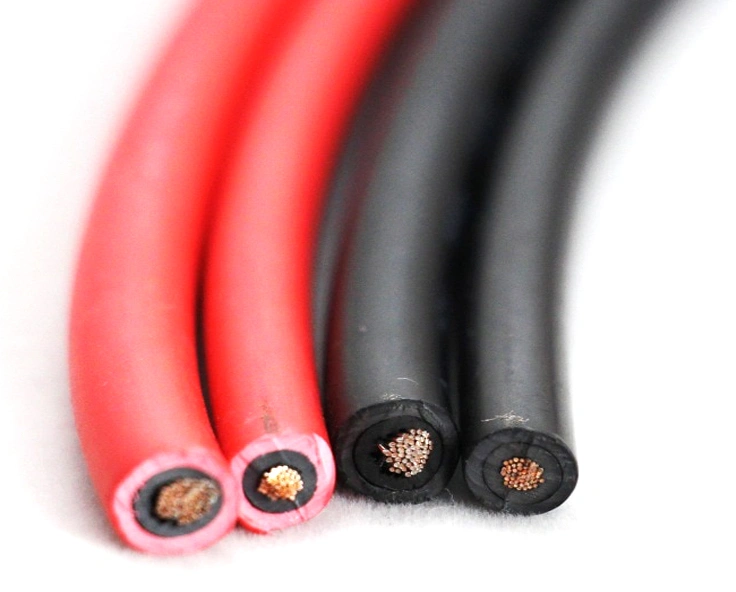

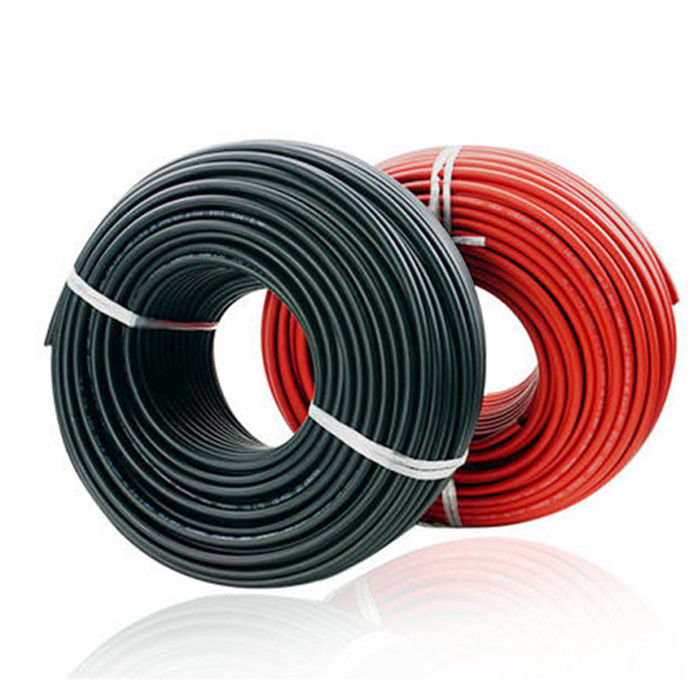

PV1-F photo-voltaisches Kabel
PV1-F Kabel ist photo-voltaische Solarmodule auf einem speziellen Kabelnetz, das Wetter-beständig ist, hohe Temperatur, Abnutzung und andere Eigenschaften. Und ein langes Leben habend, konservierte hochwertiger sauerstofffreier kupferner Leiter, um den überlegenen leitfähigen Effekt, das leistungsstarke Isoliermaterial und Hüllenmaterial sicherzustellen, nachdem Strahlungsvernetzung durch den energiereichen Elektronenbeschleuniger eine zuverlässige isolierende Leistung und mechanische Leistung spielen
Foto-voltaisches Kabel H1Z2Z2-K
H1Z2Z2-K, photo-voltaisches Kabel DCs 1500V wird im photo-voltaischen Energiekraftwerkspark der nominalen Gleichspannung 1.5KV zwischen dem Leiter und dem Leiter und des Leiters und des Bodens verwendet. Es ist ein verbessertes Produkt auf der Grundlage von das ursprüngliche PV1-F-06/1KV photo-voltaische Kabel. Besserer Antialterneffekt.
PV1-F photo-voltaische Kabel-Produktdetails
| Modell: | PV1-F | Außendurchmesser des Leiters angeschwemmt: | 2.60mm |
| Anwendungsstandard: | 2 PfG 1169/08.2007 | Isolierungsnenndicke: | 0.8mm |
| Leitermaterial: | Iec 60228, Kategorie 5 schwemmte konservierten Kupferdraht an | Hüllen-Nenndicke: | 0.9mm |
| Isoliermaterial: | Bestrahlung verband Halogen-freies flammhemmendes Polyolefin des Niedrigrauches quer | Außendurchmesser des fertigen Drahtes: | 6.1±0.1mm |
| Hüllenmaterial: | Strahlung verband Halogen-freies flammhemmendes Polyolefin des Niedrigrauches quer | Leiterwiderstand (20ºC): | ≤5.09Ω/km |
| Nennquerschnitt: | 4mm2 6mm2 | Arbeitsbereich-Temperatur ºC: | -40~+90 |
| Strombelastbarkeit: | 5 hoch | Höhere Temperatur am Leiter: | +120ºC |
| Zahl von Kernen: | 1 | Beziehen Sie zulässige Temperatur des Kurzschlusses: | 200ºC5S |
| Leiterstruktur: | NO./mm 56/0.30 | Nennspannung: | DC: 1.8kv Wechselstrom U. /U: 0.6/1kv |
Hüllenoberflächenwiderstand
Der Oberflächenwiderstand des fertigen Schutzrohrs sollte nicht sein weniger als 109Ω.
PV1-F photo-voltaische Kabel-Produkteigenschaften:
PV1-F photo-voltaische Kabelleistung
1. DC-Widerstand
Der DC-Widerstand des leitfähigen Kernes des fertigen Kabels ist nicht mehr als 5.09Ω/km an 20ºC.
2. Immersionsspannungstest
Das fertige Kabel (20m) wird nicht Zusammenbruch, nachdem es in ºC (20±5) Wasser für 1h nach Test der Spannung 5min untergetaucht worden ist (Wechselstrom 6.5kV oder DC 15kV).
3. Langfristige Widerstand Gleichspannung
Die Probe ist 5m, die lang und gesetzt sind in, ºC (85±2) das destillierte Wasser, das 3% Natriumchlorid (NaCl) enthält für (240±2) h, und die zwei Enden werden der Wasseroberfläche für 30cm ausgesetzt. Wenden Sie eine Spannung DCs 0.9kV zwischen dem Drahtkern und dem Wasser an (der leitfähige Drahtkern wird an die positive Elektrode angeschlossen, und das Wasser wird an die negative Elektrode angeschlossen). Nachdem Sie die Probe herausgenommen haben, führen Sie einen Wasserimmersions-Spannungstest durch. Die Prüfspannung ist Wechselstrom 1kV, und kein Zusammenbruch wird angefordert.
4. Isolationswiderstand
Der Isolationswiderstand des fertigen Kabels an 20ºC ist nicht kleiner als 1014Ω·cm,
Der Isolationswiderstand des fertigen Kabels an 90ºC ist nicht kleiner als 1011Ω·cm.
|
Nominale Querschnittsfläche
|
mm2
|
1,5
|
2,5
|
4,0
|
6,0
|
10
|
16
|
25
|
35
|
|
Leiterart
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
Nominaler Leiterdurchmesser
|
Millimeter
|
1,58
|
2,04
|
2,59
|
3,17
|
4,07
|
5,22
|
6,51
|
7,71
|
|
Nominale Isolierungsstärke
|
Millimeter
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,9
|
0,9
|
|
Nominale Hüllenstärke
|
Millimeter
|
0,8
|
0,8
|
0,8
|
0,8
|
0,8
|
0,9
|
1,0
|
1,1
|
|
Obere Grenze des durchschnittlichen Außendurchmessers
|
Millimeter
|
5,4
|
5,9
|
6,6
|
7,4
|
8,8
|
10,1
|
12,5
|
14,0
|
|
Nominales Gewicht
|
kg/km
|
52
|
67
|
87
|
113
|
178
|
254
|
363
|
473
|
