Herkunftsort:
China
Markenname:
Hochiry
Zertifizierung:
TUV
Modellnummer:
PV1000
Treten Sie mit uns in Verbindung

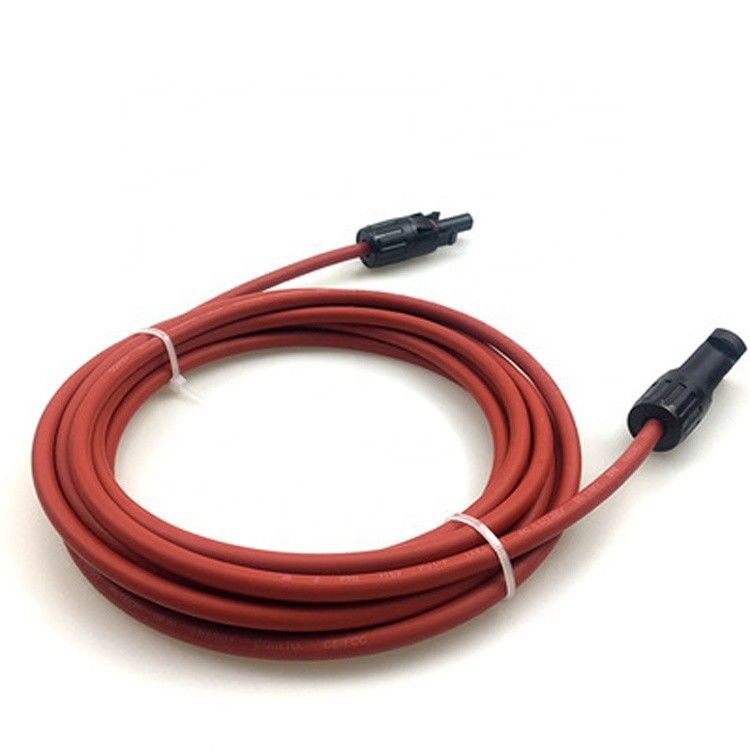

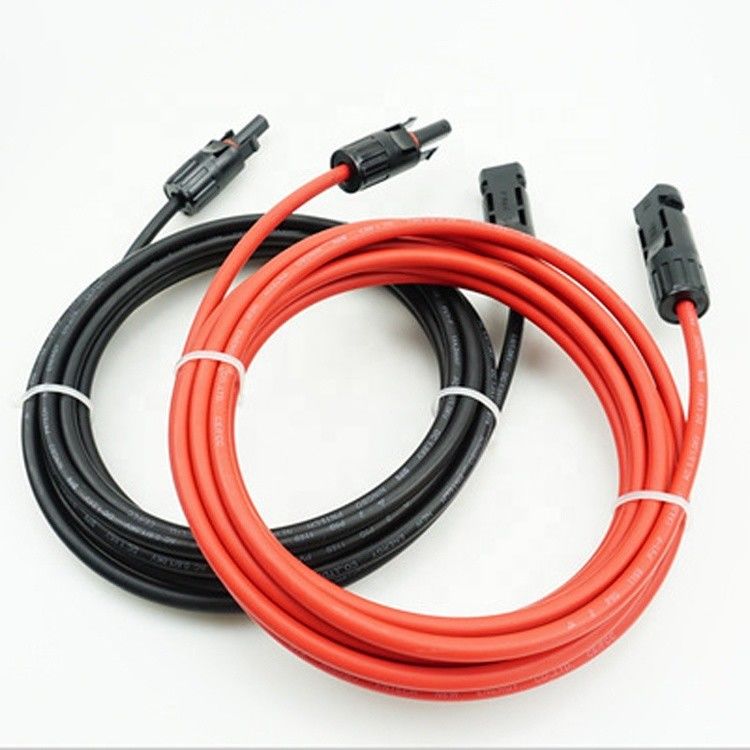

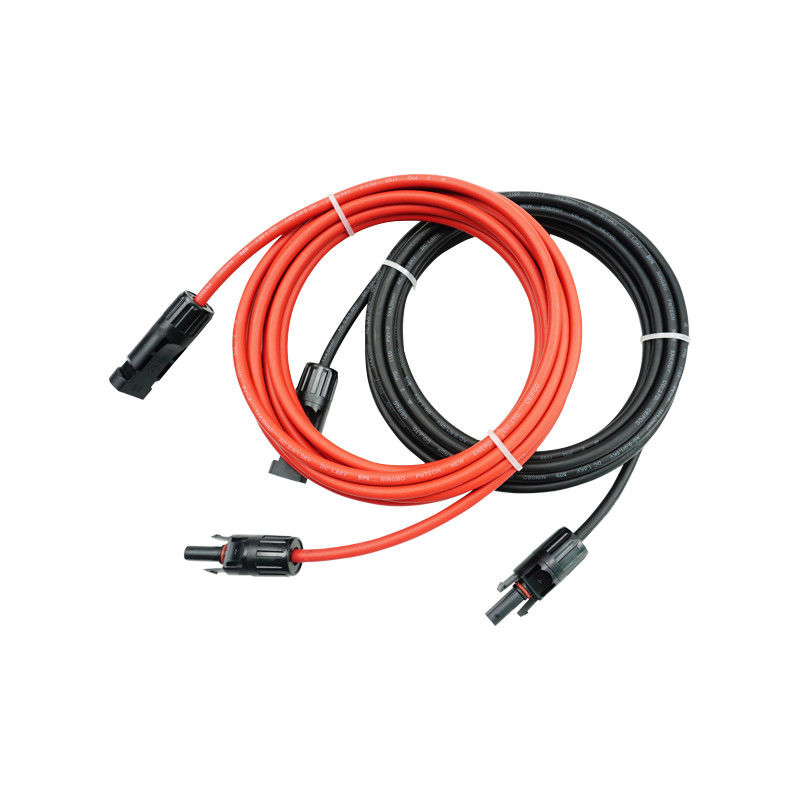

Feuerbeständiger der Kabel-PV-1X4mm2 Solar-PV Kabel-Draht hoher Standard DCs
Feuerbeständige hohe Standardbeschreibung der Kabel-PV-1X4mm2:
A. Application: Doppelte Isolierung, Elektronstrahlnkreuz verband Kabel für photovotaic Kraftwerk.
Bau: Konserviertes Kupfer, toVDE0295/IEC60228 übereinstimmend, Class5
B., Materialeigenschaften/Standards:
1. Feuerbeständige Leistung: IEC60332-1.
2. Rauchemission: IEC61034; EN50268-2
3. Niedrige Brandbelastung: DIN51900
4. Zustimmungen: TUV2PfG 1169/08.2007 PV1-F.
5. Anwendungs-Standards: UNE211 23; UNE20.460-5-52, UTE C 32-502
Feuerbeständige hohe technische Standarddaten der Kabel-PV-1X4mm2:
1. Nennspannung: U0/U=600/1000V WECHSELSTROM, DC 1000/1800V;
2. Prüfspannung: 6500V, 50Hz, 5Min.
3. Temperatur-Bewertung: 45oC oben zu +125oC, -40oF oben zu +257oF, umgebende Temperatur: 25years (TUV) -40oC oben zu +90oC, -40oF oben zu +194oF, maximale. Kurzschlusstemperatur: 280oC, +536oF.
5. Biegungsradius: Festes installation>4X gelegentlich moved>5X
Feuerbeständige hohe Standardspezifikation der Kabel-PV-1X4mm2:
| Bau | Leiterbau. | Leiter | Äußer | Widerstand-Maximum. | Gegenwärtige mitfühlende Kapazität | ||||
| nxmm2 | n/m | Millimeter | Millimeter | Ω/Km | |||||
| 1X1.5 | 30/0.25 | 1,58 | 4,90 | 13,30 | 30 | ||||
| 1x2.5 | 50/0.25 | 2,02 | 5,45 | 7,98 | 41 | ||||
| 1x4 | 56/0.3 | 2,30 | 6,10 | 4,75 | 55 | ||||
| 1x6 | 84/0.3 | 3,42 | 7,20 | 3,39 | 70 | ||||
| 1x10.0 | 142/0.3 | 4,56 | 9,00 | 1,95 | 98 | ||||
| 1x16.0 | 228/0.3 | 5,60 | 10,20 | 1,24 | 132 | ||||
| 1x25.0 | 361/0.3 | 6,95 | 12,00 | 0,795 | 176 | ||||
| 1x35.0 | 525/0.3 | 8,74 | 13,80 | 0,565 | 218 | ||||
| 1x50.0 | 720/0.3 | 9,20 | 14,80 | 0,393 | 280 | ||||
| 1x70.0 | 988/0.3 | 11,00 | 16,90 | 0,277 | 350 | ||||
| 1x95.0 | 1349/0.3 | 12,50 | 18,70 | 0,21 | 410 | ||||
| 1x120.0 | 1691/0.3 | 14,20 | 20,70 | 0,164 | 480 | ||||
Kabel-Kupfer-Leiter Specification 2x4mm2 Solar-PV:
| Bau | Leiter Construction | Isolierungs-Stärke | Hüllen-Stärke | Äußeres ø | Widerstand-Maximum. | Gegenwärtige mitfühlende Kapazität | Ungefähres Gewicht |
| n×mm ² | n/m | Millimeter | Millimeter | Millimeter | Ω/Km | Kg/Km | |
| 2×1.5 | 30/0.25 | 0,7 | 0,8 | 8.3±0.2 | 13,3 | 30 | 7,2 |
| 2×2.5 | 50/0.25 | 0,7 | 0,8 | 9.2±0.2 | 7,98 | 41 | 9,4 |
| 2×4.0 | 56/0.3 | 0,7 | 0,8 | 12.0±0.2 | 4,75 | 55 | 14,2 |
| 2×6.0 | 84/0.30 | 0,8 | 0,9 | 13.5±0.2 | 3,39 | 70 | 20 |
| 2×10.0 | 142/0.30 | 0,9 | 1,1 | 17.6±0.2 | 1,95 | 98 | 29 |
| 2×16.0 | 228/0.30 | 1,1 | 1,1 | 19.8±0.2 | 1,24 | 132 | 43 |
