1000V DCs Solar-PV Flammklasse des Modul-Anschlusskasten-IP67 UL944-V0

Solarmodul-Anschlusskasten

Modul-Anschlusskasten 1000V PV

Verbindungs-Kasten des Sonnenkollektor-IP67

Herkunftsort:

China

Markenname:

Hochiry

Zertifizierung:

TUV

Modellnummer:

GF20X

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat

1000V DCs Solar-PV Flammklasse des Modul-Anschlusskasten-IP67 UL944-V0

Produkt-Details

Produktname:

Pv-Solaranschlusskasten

Energie:

300W

Nennspannung:

DC 1000V

Wasserdichter Schutz:

IP67

Bewertetes Currrent:

25A

Flammklasse:

UL944-V0

Sicherheitsklasse:

Klasse I I

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

100pcs

Preis

3.5USD/PCS

Verpackung Informationen

Standardkarton (500sets/ctn), 21g/set N.W: 10.8KG G.W: Größe 11.3KG: 40*26*31cm

Lieferzeit

3-5 Tage

Zahlungsbedingungen

T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

50000 Stücke pro Woche

VERWANDTE PRODUKTE

Solar-PV Flammklasse IP67 TUV 1500V des Anschlusskasten-200W 25A UL94 V0

Erhalten Sie besten Preis

Überbrückungs-Diode 25A GF20X Solar-PV des Anschlusskasten-300W des Modul-4 des Hauptleitungsträger-3

Erhalten Sie besten Preis

1000V DCs Solar-PV Flammklasse des Modul-Anschlusskasten-IP67 UL944-V0

Erhalten Sie besten Preis

Solar-PV Anschlusskasten BIPV photo-voltaisches 4rails 3diods 730580260mm

Erhalten Sie besten Preis

Treten Sie mit uns in Verbindung

86-180-25320086

info@szhodas.com

86-0755-5320086

Kontakt jetzt

Produkt-Beschreibung

Anschlusskasten IP67 BIPV für errichtenden integrierten photo-voltaischen Kabelverbindungsstücke Sonnenkollektor-Anschlusskasten 4rails3diods 4mm2

Hauptansicht

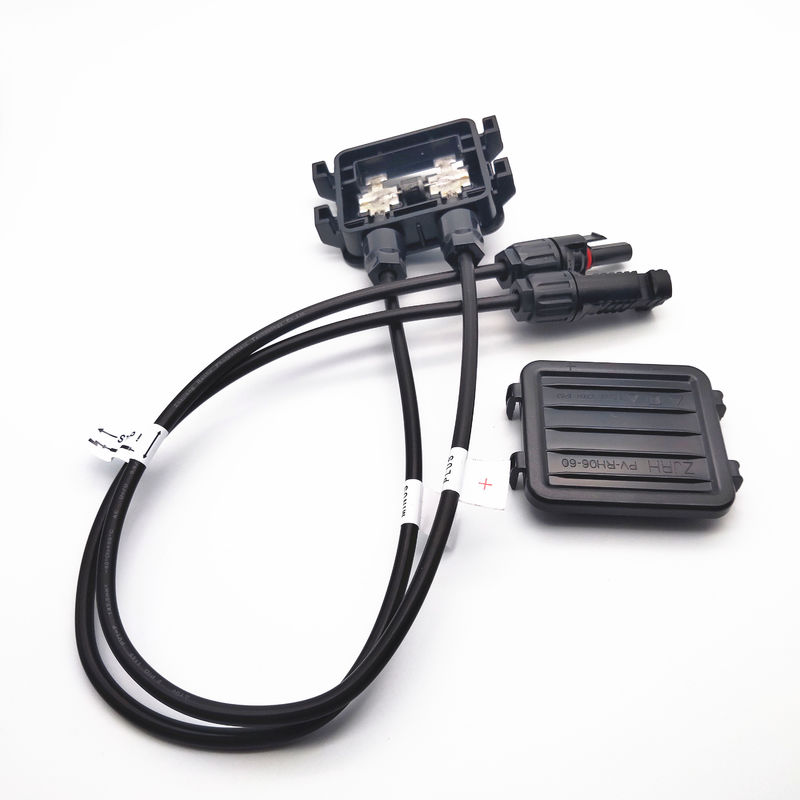

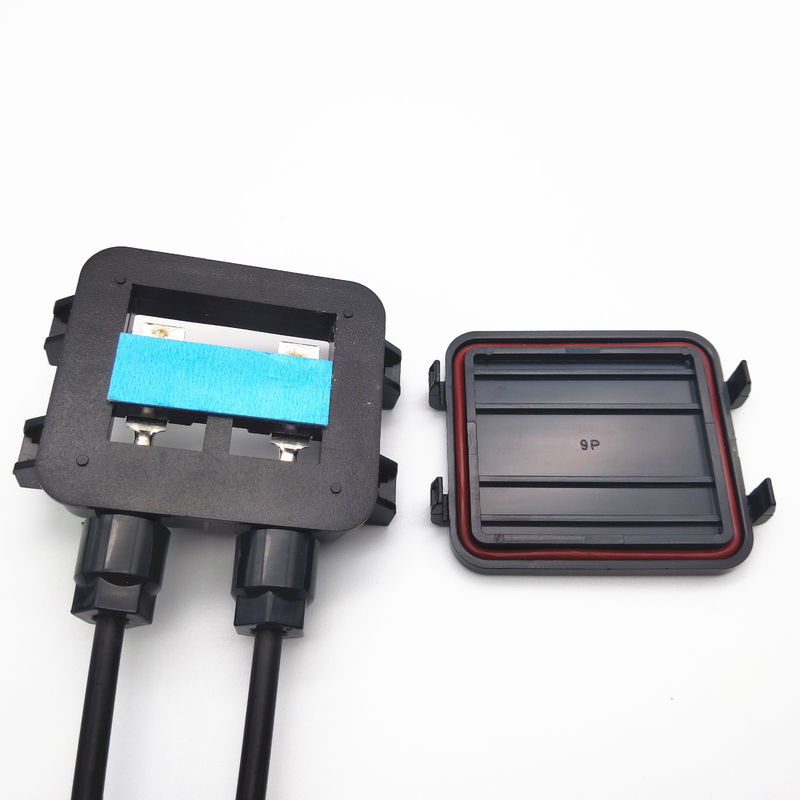

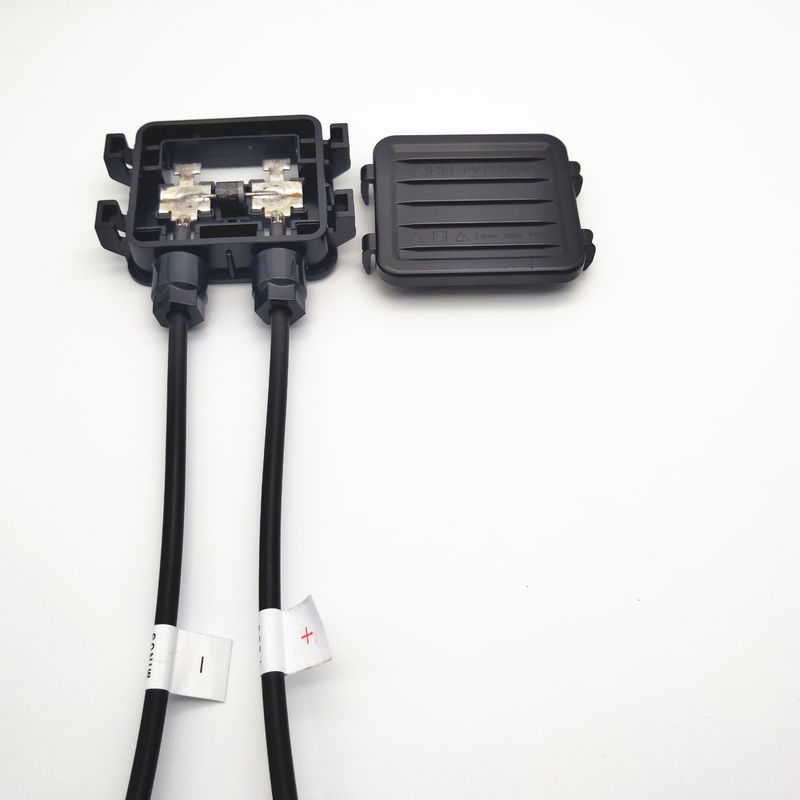

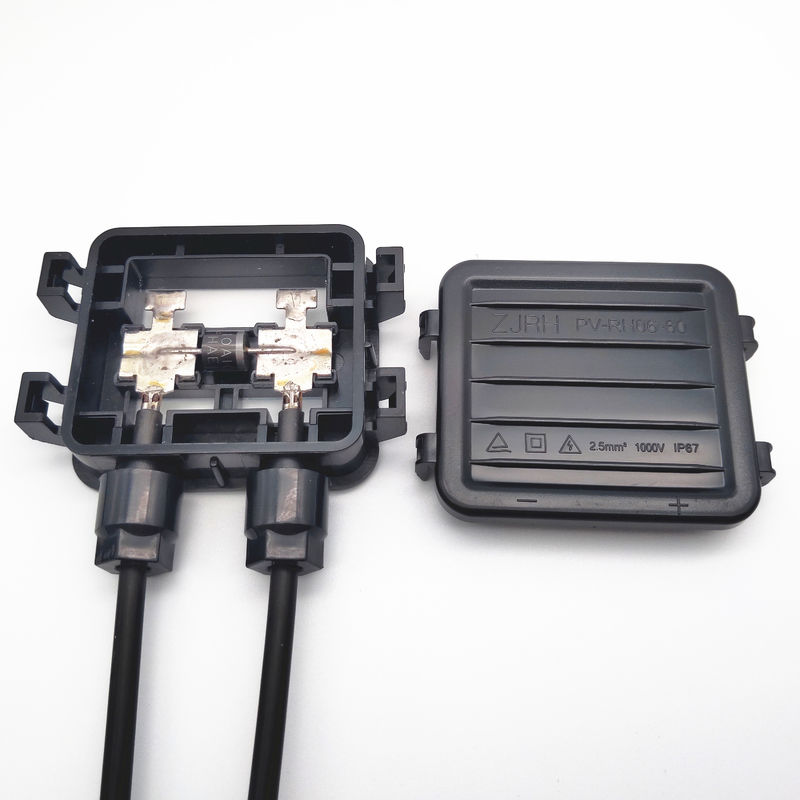

Sonnenkollektor, den Anschlusskasten für Solar-PV-Platten-Verbindung benutzt wird, es, hat Diode, Kabel, Kreuzungs-Kofferaufbau, Verbindungsstück. Dieser J-Kasten ist 1 Diode, die für Solarmodul 50W-100W passend ist

Eigenschaften:

1. Bescheinigung, TUV, CER, RoHS

2. 25 Jahre Garantie-

3. Hinterer direkt zu täfeln Körper-Stock, sehr bequem zu installieren

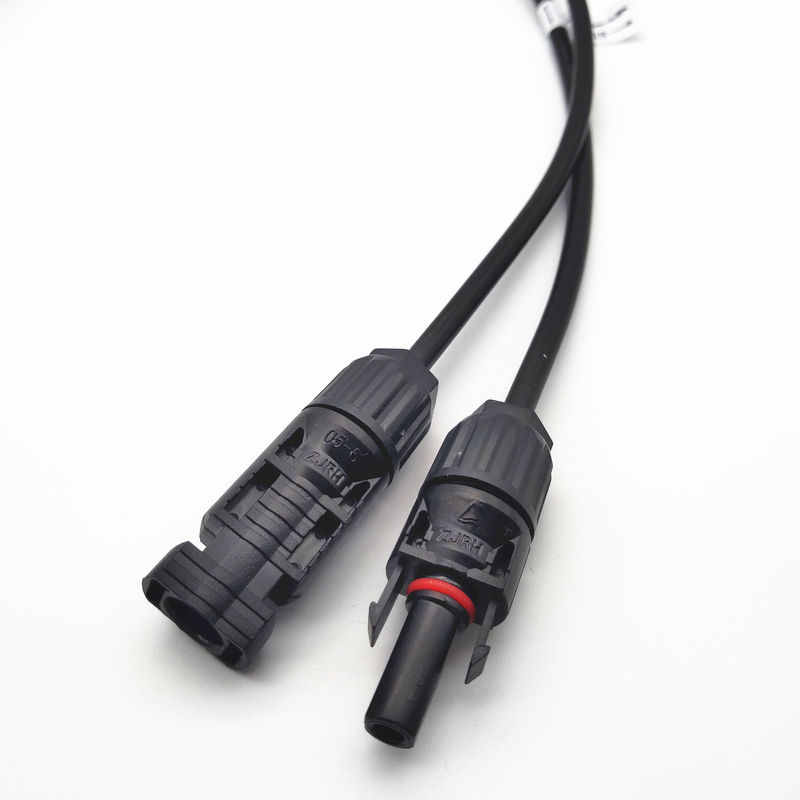

4. Bereits passen Sie mit Solarverbindungsstück und verdrahtet Verbindung

Technische Spezifikationen:

Vorbildliches Number	GF20X
Bescheinigungs-Zahl	TUV: R50348429
Nennspannung	TUV 1500V, UL 1000V, CSA 1500V DC
Temperaturspanne	-40C zu +85C
Sicherheits-Klasse	Klasse II
Schutz-Grad	IP67
Draht-Größen-Strecke	4mm2, 12AWG, 1Meter
Flammen-Widerstand	V-0, 5VA
Wasserdichte Strecke	Potting-Dichtungsmittel
Volumen des Silikon-Gels	24 ml
Breite von kupfernen Bändern	Bis 8mm für das Löten
Verbindungs-Methode	Löten
Isoliermaterial	PPE+PS/PA
Kontakt-Material	Kupferlegierung
Gesamtgröße	10x8x16cm

Installations-Schritte

Klebende hintere Platte des Kastens

Es ist eine sehr einfache Hinzufügungsoperation zwischen Anschlusskasten und Rückseitenfolie von PVmodule.

Herstellung den Anschlusskasten, der unten und Einspritzen des Klebers um die Unterseite gegenüberstellt
vom Anschlusskasten

Lötmittelbänder von PV-Modul überschritten
durch versiegelnden Bereich. Der Kofferaufbau ist im rechten Ort der Rückseitenfolie ausgerichtet.

Busschweißen

Bewegen Sie nicht gekerbt
Schraubenzieher, mit dem Band des PV-Moduls mit Lötkolbenspitze in Verbindung tretend,
entfernen Sie den Lötkolben bis die Zinnschicht schmolz und entfernt die Zange
nachdem dem Zinnkurieren.

Kastenfüllung

Nachdem die Verbindung und der Zusammenbau des Anschlusskastens und der Komponenten, das innere Teil des Anschlusskastens eingespritzt werden müssen mit Kleber. Die Kupfer-, Dioden- und Metallkomponenten nach innen des Anschlusskastens müssen mit Kleber versiegelt werden.

Installieren Sie Kastendeckel

Die Kastendeckel werden über den Anschlusskasten gesetzt.

Pressetribünedeckel unten, der Kastendeckel im rechten Platz, wenn Sie „Klappen“ Ton offensichtlich hören.
Anmerkungen

1, den Kofferaufbau halten ein horizontaler Zustand, wann man den Deckel bedeckt.
2, kippen nicht den Anschlusskasten, wenn komplett.
3, erfordert, wenn die Deckelplatzplatten herüber in den Luftzug 10 Stunden bis die Silikonheilungen installiert sind.
